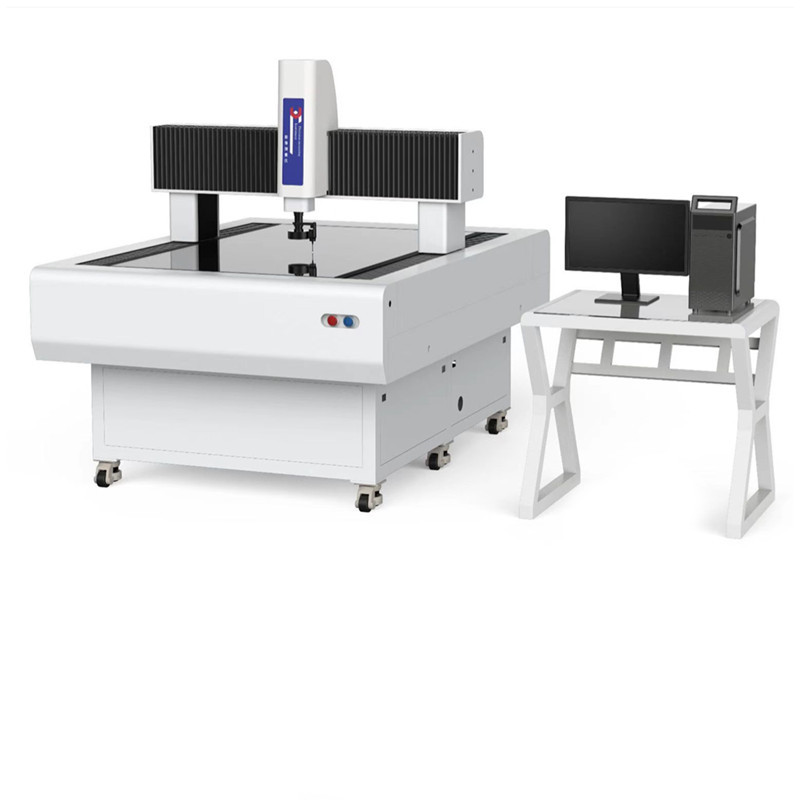

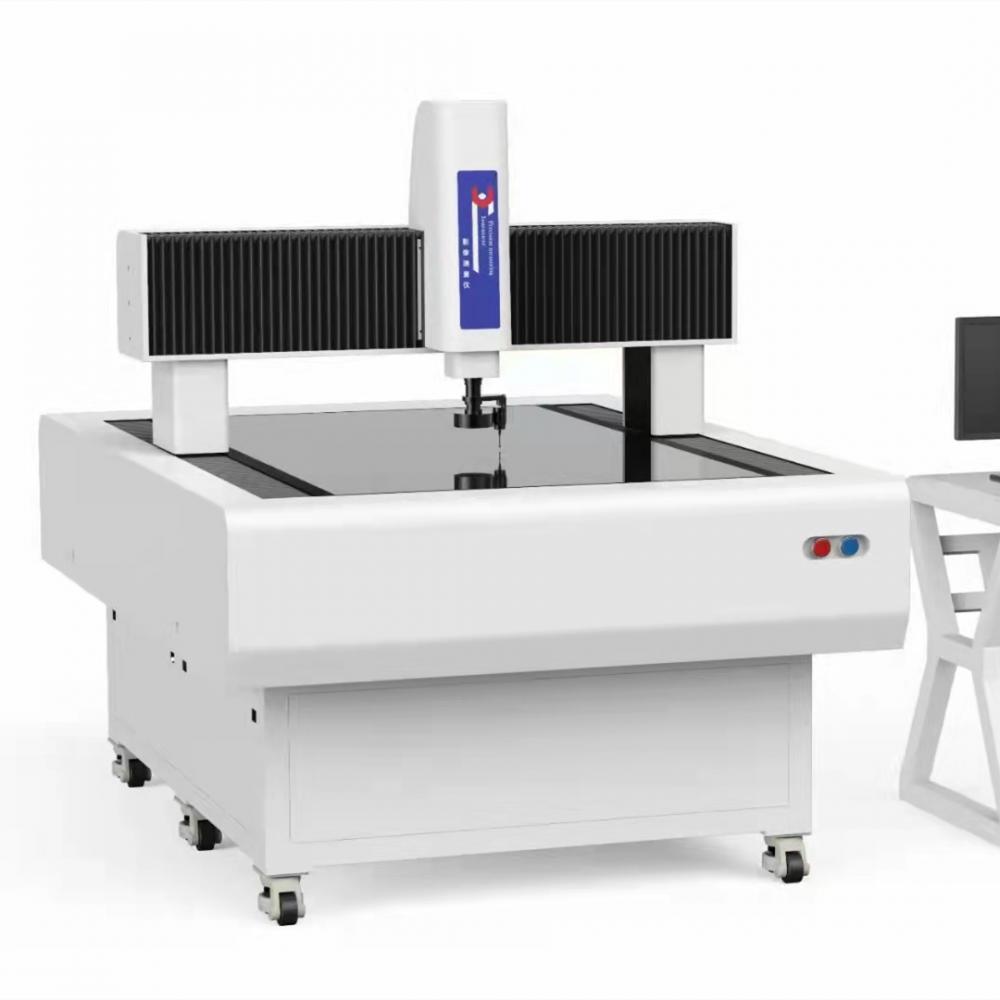

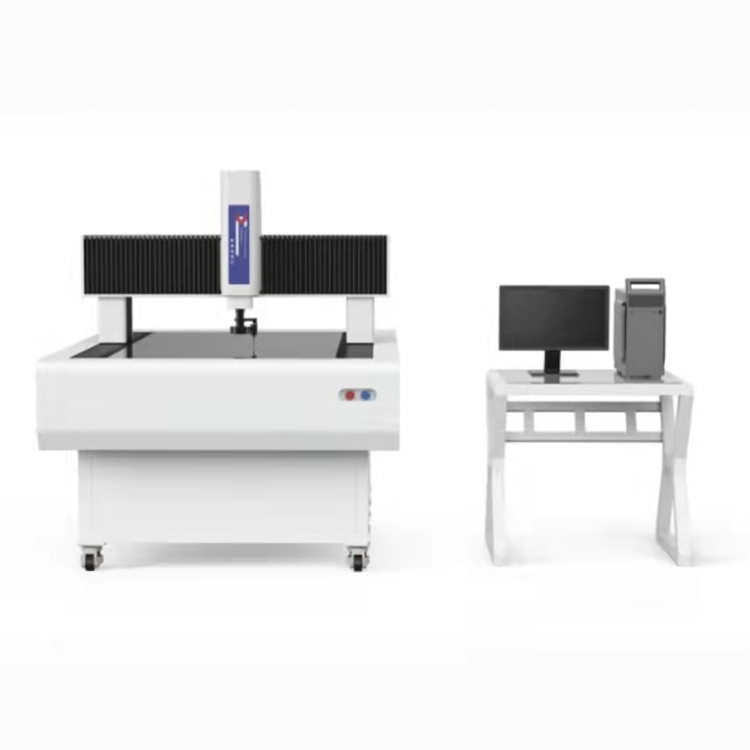

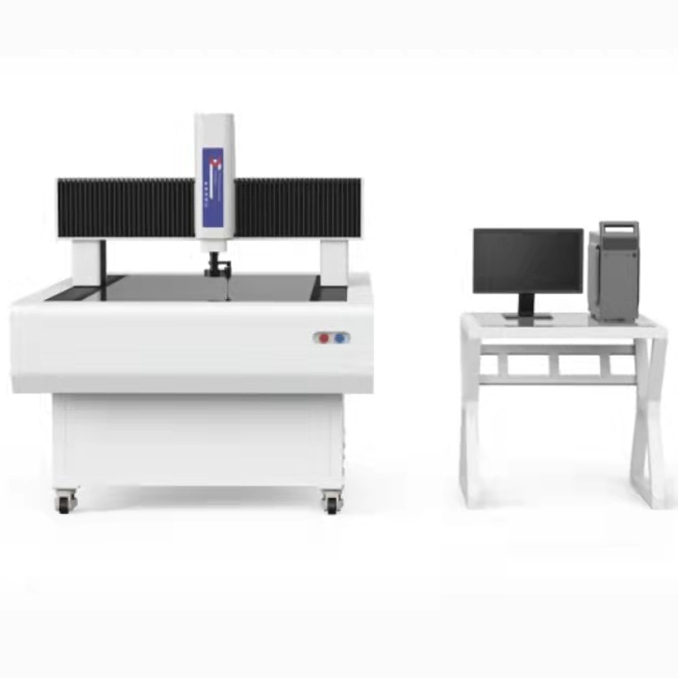

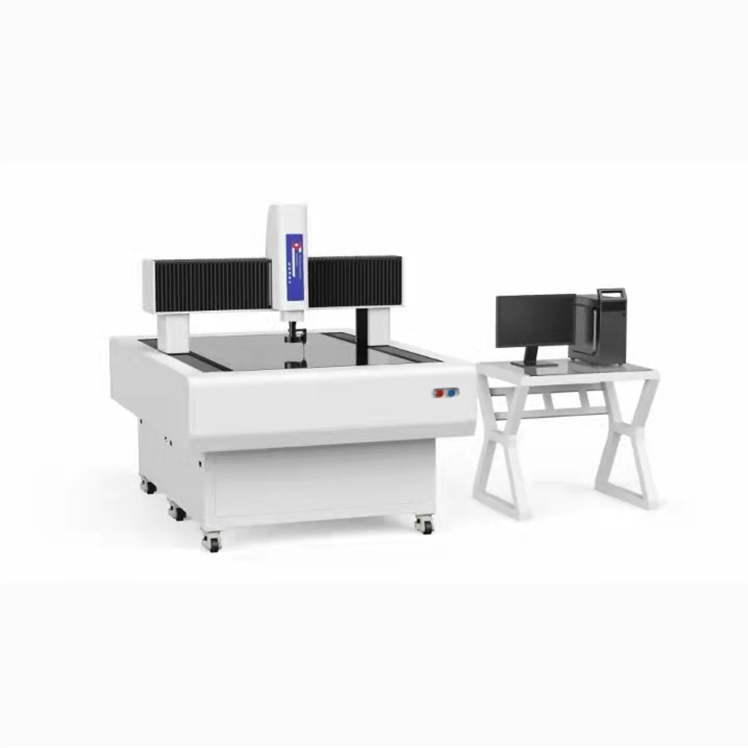

Instrumento de medição automático de tamanho grande

Número do modelo:LMCNC 6050

Marca:DEXUN

Certificação:Chegar, Scoc

Suporte à personalização:Obm

Lugar de origem:China

Medição:600*500*250

Dimensão geral:1000*950*960

O instrumento de medição de imagem de pórtico usa uma ampla gama de máquinas de medição de imagem com tecnologia de viga de equilíbrio triangular para garantir a razão de massa de rigidez da máquina e a precisão estável. Ele está equipado com lentes de zoom automáticas e software de medição profissional para atender às necessidades de detecção de vários produtos complexos. É aplicável à medição 2D, incluindo elementos geométricos como pontos, linhas, círculos, retângulos, etc. e comprimento, ângulo, contorno, forma, forma de superfície da peça. A adicião de sondas pode obter medição 3D.

Trilho de guia: trilho de cruz de esfera de precisão paralela fy-v

Vantagens: guia cruzado constante alto e plano personalizado

Motor: grupo gerador integrado servo de precisão

Vantagens: alta precisão, forte adaptabilidade, posicionamento estável, operação tranquila e longa vida útil

Função básica de medição

1Pode medir geometria, pontos, linhas, círculos (máximo, mínimo e médio), arcos, curvas de spline, elipses, retângulos, quadrilaterais, ranhuras, ângulos r, anéis, espaçamento, distância, pontos, etc.

2Construção: ponto central, ponto extremo, ponto final, ponto de interseção, linha de conexão de dois pontos, linha paralela, linha vertical, tangente, bissetor, linha central, fusão, segmentação de contorno, desenho de círculo de raio, círculo de três linhas, círculo de raio de duas linhas, etc.

3)Ferramentas de medição de imagem: ponto de desenho, ponto de borda mais próximo, ponto de foco, ponto de quadro circular, ponto de borda melhor, ponto mais próximo, extração geral, extração de vários segmentos, segmentação de textura, segmentação de textura de vários segmentos, caliper eletrônico, círculo de classificação rápida, contorno aberto, contorno fechado máximo, contorno fechado mais próximo.

4Tolerância geométrica: retidão, redondez, posição, paralelismo, perpendicularidade, inclinação, concentricidade, etc.

5)Sistema de coordenadas: sistema de coordenadas de posicionamento de acessório, linha de ponto, dois pontos x, dois pontos y, três pontos, duas linhas, sistema de coordenadas de registro de imagem; Tradução, rotação e ajuste manualmente o sistema de coordenadas.

Programação e automação

1A tarefa pode ser gerada para medição automática de lotes e suportar operações interativas automáticas e manuais.

2A lente pode ser ampliada manualmente sem recorreção.

3A fonte de luz realiza controle automático e suporta iluminação automática.

4Suporte ao controle automático de cinco anéis e oito zonas de luz superficial e luz de contorno em cada segmento.

Ele pode focar automaticamente e medir rapidamente a altura.

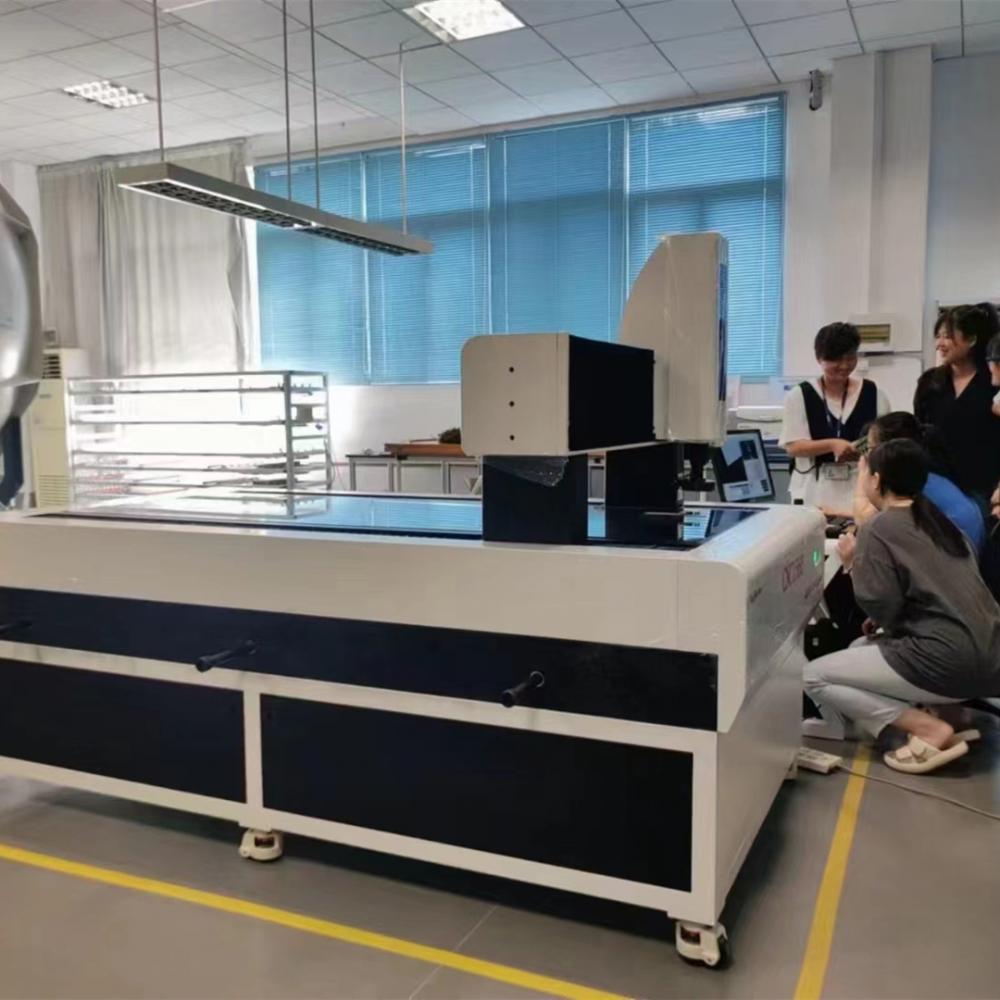

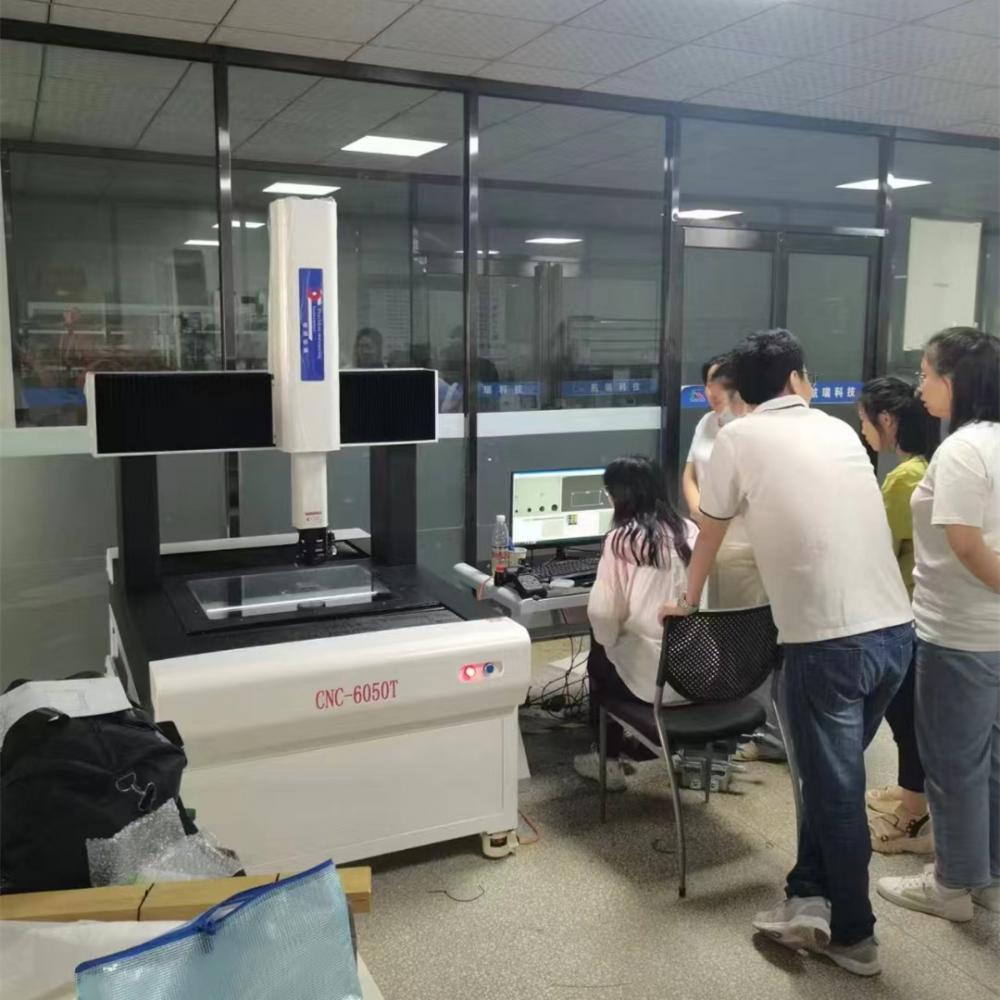

O instrumento de medição automática de imagem de pórtico cnc é especialmente projetado para medição de tamanho grande e é adequado para medição de curso grande em PCB, LCD, chapa metálica, aeroespacial e outras indústrias. Ele usa uma estrutura de ponte móvel para reunir os conceitos de design mais avançados do setor. Com o design mais perfeito e o controle mais rigoroso do processo de produção, garante a precisão e a estabilidade da máquina.

Recursos

Estrutura de ponte móvel, medição automática de curso grande, controle CNC de quatro eixos.

Máquina de granito de precisão com alta precisão e boa estabilidade.

Mouse completo, controle automático do tipo de alça, fácil de usar.

A régua de grade fechada sinpo possui alta precisão e boa estabilidade.

A lente óptica de ampliação variável pode obter medição de ampliação variável.

Fonte de luz de superfície anular de 5 anéis de 8 zonas programável e fonte de luz de contorno led.

Medição automática de altura de foco, sonda de contato pode ser adicionada.

Software de medição de imagem totalmente automático zonson2d.

Forneça várias especificações e configurações padrão e personalize de acordo com os requisitos.
