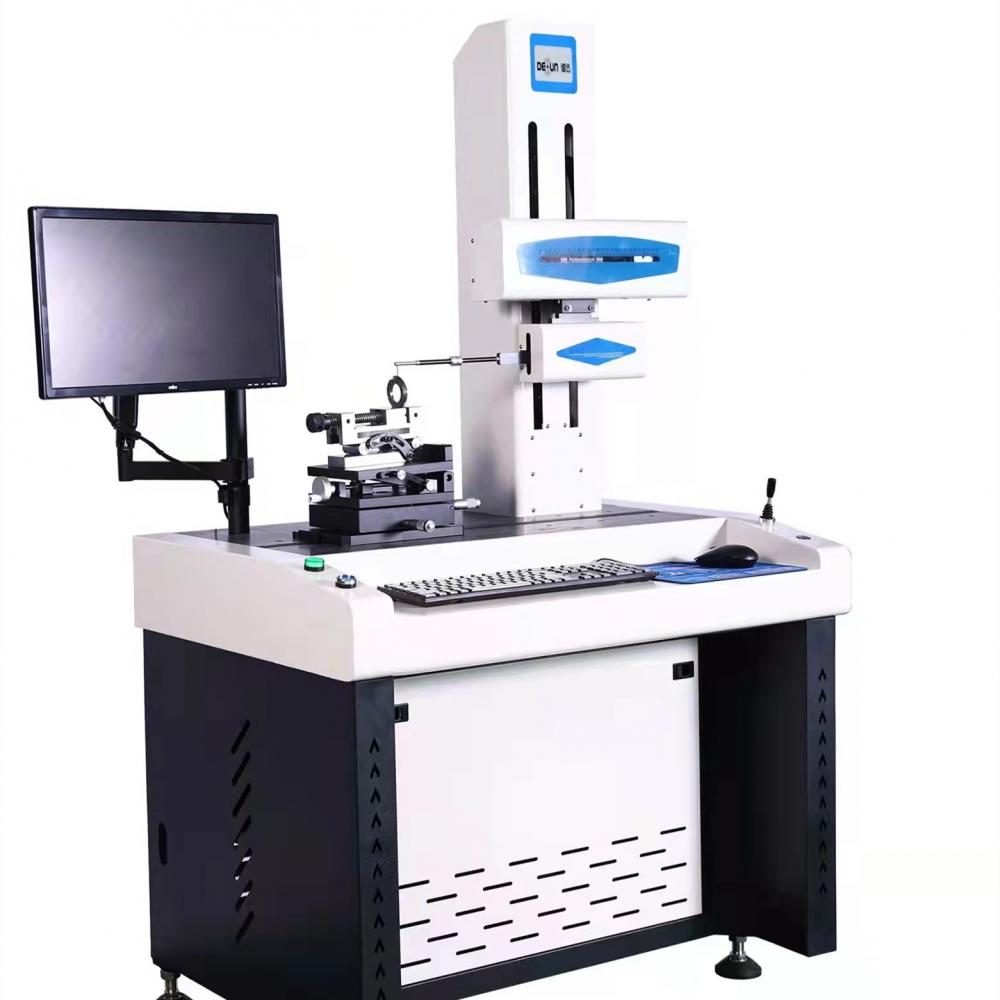

Máquina integrada de medição de perfil de rugosidade
Atributos do produto
Número do modelo:SPMI600D
Marca:DEXUN
Certificação:Chegar, Scoc
Suporte à personalização:Obm, Odm
Lugar de origem:China
X intervalo de medição:120 mm
Faixa de medição do perfil:60 mm
Faixa de medição de rugosidade:60 mm
Embalagem e entrega
| Unidade de venda | : | Conjunto/conjunto |
| Tipo de embalagem | : | Encadernação de caixa de madeira |
| Exemplo de imagem | : |
Descrição do produto
O perfil de rugosidade é uma medição de contato, medida pelo deslizamento entre o estilo do instrumento e a superfície medida. Sua principal vantagem é que pode medir diretamente a rugosidade da superfície de algumas partes difíceis de medir, como orifícios, ranhuras etc., e pode ler ou desenhar diretamente a forma da curva de contorno da superfície de acordo com determinados padrões de avaliação, com velocidade de medição rápida, resultados confiáveis e operação conveniente. No entanto, a superfície medida é fácil de arranhar pelo estilo, portanto, a pressão de medição deve ser minimizada, garantindo um contato confiável.
De acordo com o princípio de funcionamento do sensor, o perfil de rugosidade é dividido em tipos indutivos, indutivos e piezoelétricos. O instrumento é composto por três partes básicas: sensor, caixa de acionamento e caixa elétrica.
De acordo com o princípio de funcionamento do sensor, o perfil de rugosidade é dividido em tipos indutivos, indutivos e piezoelétricos. O instrumento é composto por três partes básicas: sensor, caixa de acionamento e caixa elétrica.
O estilo do sensor é feito de diamante, o raio do arco da ponta do estilo é de 2 microns e a extremidade traseira do estilo é incrustada com um bloco guia para formar uma referência de medição em relação à flutuação macro da superfície da peça de trabalho, para que o deslocamento do estilo seja apenas em relação à carcaça do sensor, para que o bloco guia elimine o erro de forma macro e reduza a influência das ondulações nos resultados da medição de rugosidade da superfície. O sensor está conectado à caixa de acionamento na forma de uma dobradiça, que pode cair livremente para garantir que o bloco guia sempre entre em contato com a superfície medida.
Princípio de medição:
O princípio de medição deste instrumento é um método de medição de coordenadas retangulares, ou seja, os pontos de coordenadas do perfil da superfície da peça a ser medida são mapeados através dos sensores do eixo x e do eixo z 1 e os dados do ponto de coordenadas medidos pelo sensor são transmitidos para o PC superior através dos componentes elétricos. O software executa operações matemáticas nos dados de coordenadas originais coletados e marca os itens de medição de engenharia necessários.
O desempenho deste instrumento pode ser comparado ao de instrumentos importados e seus indicadores atingiram os padrões internacionais. O instrumento atende aos requisitos dos padrões nacionais GB/T3505-2000 GB/T6062-2001 GB/T10610-1998 e os padrões internacionais ISO5436 ISO11562 ISO4287
Instrumento de medição de perfil de rugosidade
Habilidades de equipamentos
Análise de rugosidade: Ra, Rq, Rz (Ry), Rz (DIN), R3z, Rz (jis), Rp, Rv, Rt, Rsk, Rsm, Rc, Rpm, Rku, Rdq, Roc, Mr1, Mr2, Rpk, Rvk, rrk, Rdc, A1, A2, R, Rx, AR, Rcp, Rmax, Rz ISO
Análise de ondas: wt, wa, wp, wv, wq, wc, wku, wsk, w, wx, wz, wsm, wdcwte, wmr, Aw, c (wmr), wmr (c), wdq
Análise de contorno original: Pt, Pa, Pp, Pv, Pq, Pc, Pku, Psk, Pdq, Psm, Pdc, Pmr, Pz, Pm
Análise de rugosidade: Ra, Rq, Rz (Ry), Rz (DIN), R3z, Rz (jis), Rp, Rv, Rt, Rsk, Rsm, Rc, Rpm, Rku, Rdq, Roc, Mr1, Mr2, Rpk, Rvk, rrk, Rdc, A1, A2, R, Rx, AR, Rcp, Rmax, Rz ISO
Análise de ondas: wt, wa, wp, wv, wq, wc, wku, wsk, w, wx, wz, wsm, wdcwte, wmr, Aw, c (wmr), wmr (c), wdq
Análise de contorno original: Pt, Pa, Pp, Pv, Pq, Pc, Pku, Psk, Pdq, Psm, Pdc, Pmr, Pz, Pm

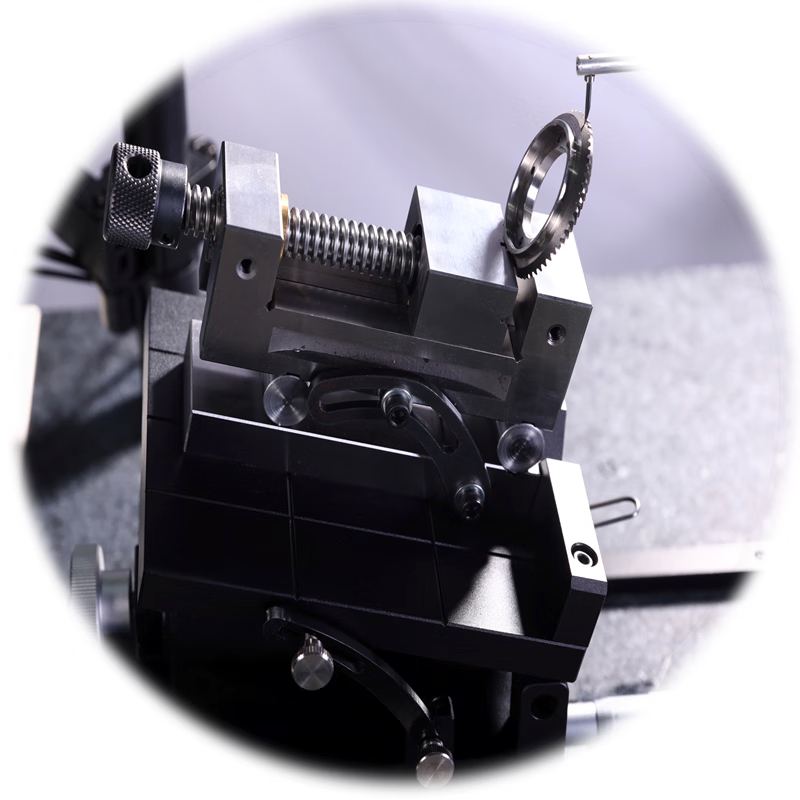

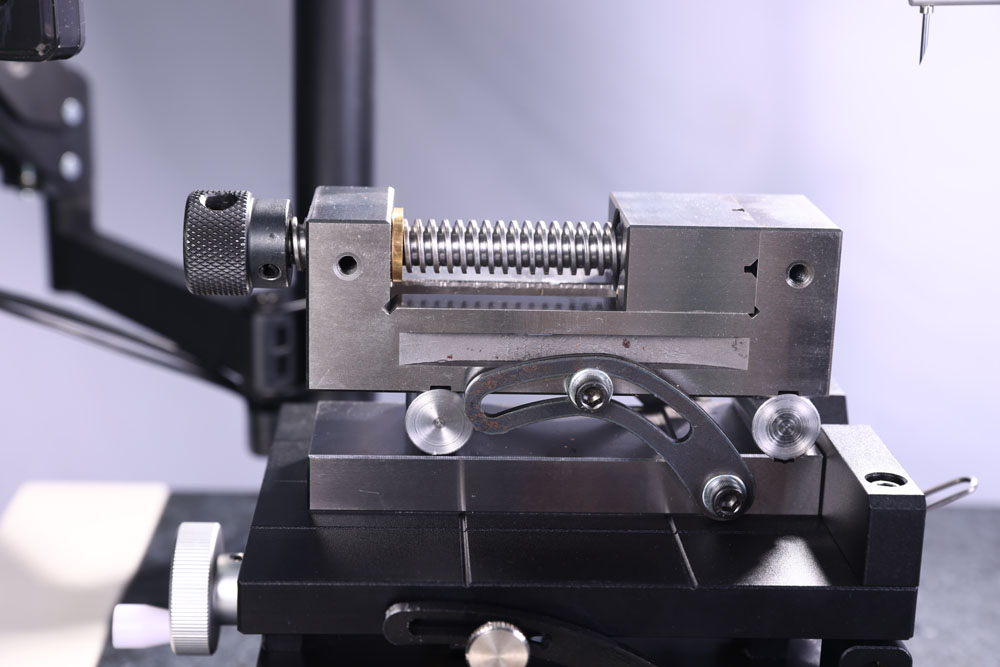

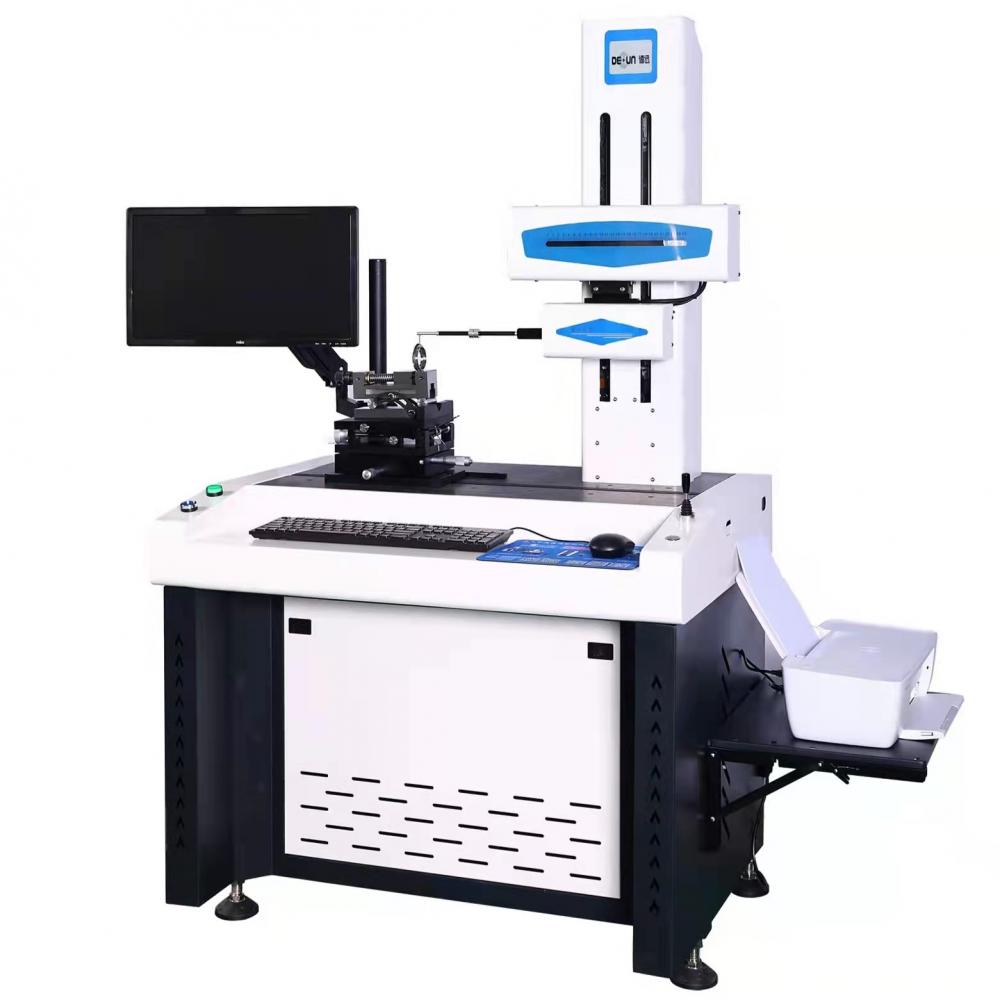

Fotos do produto

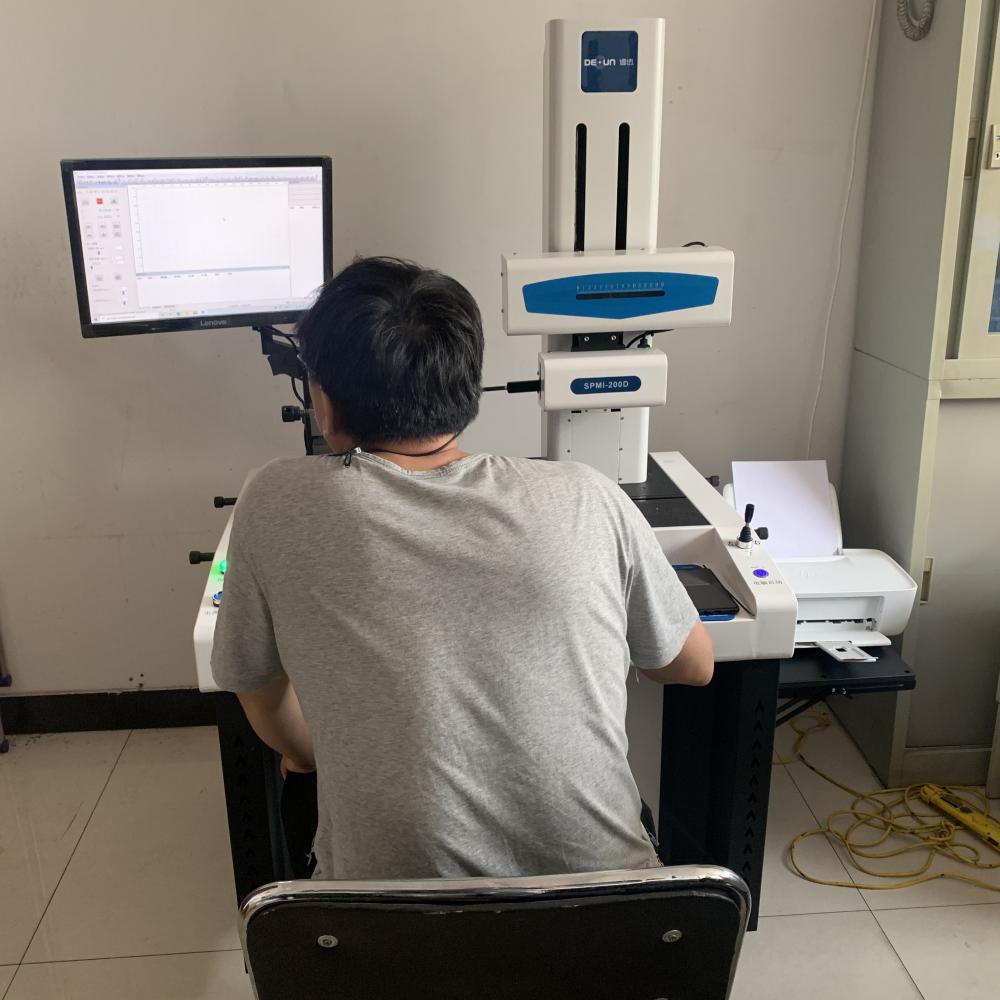

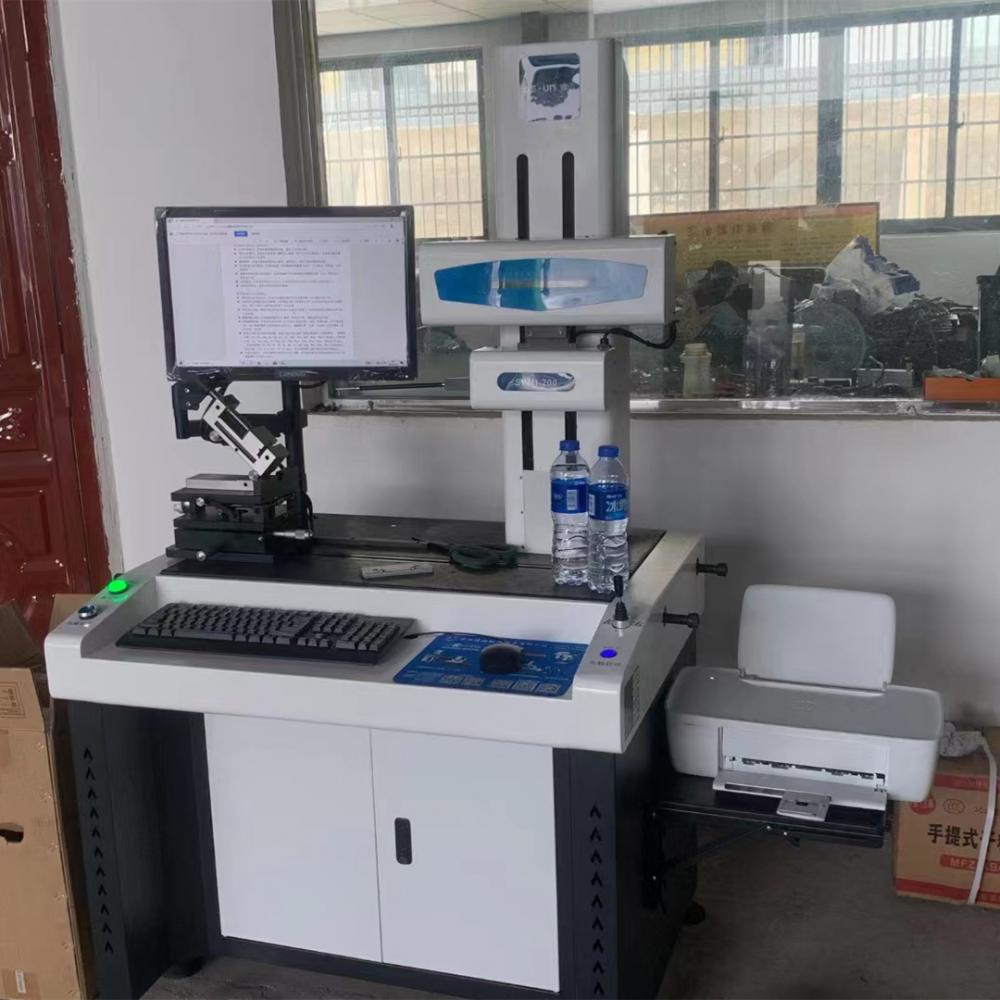

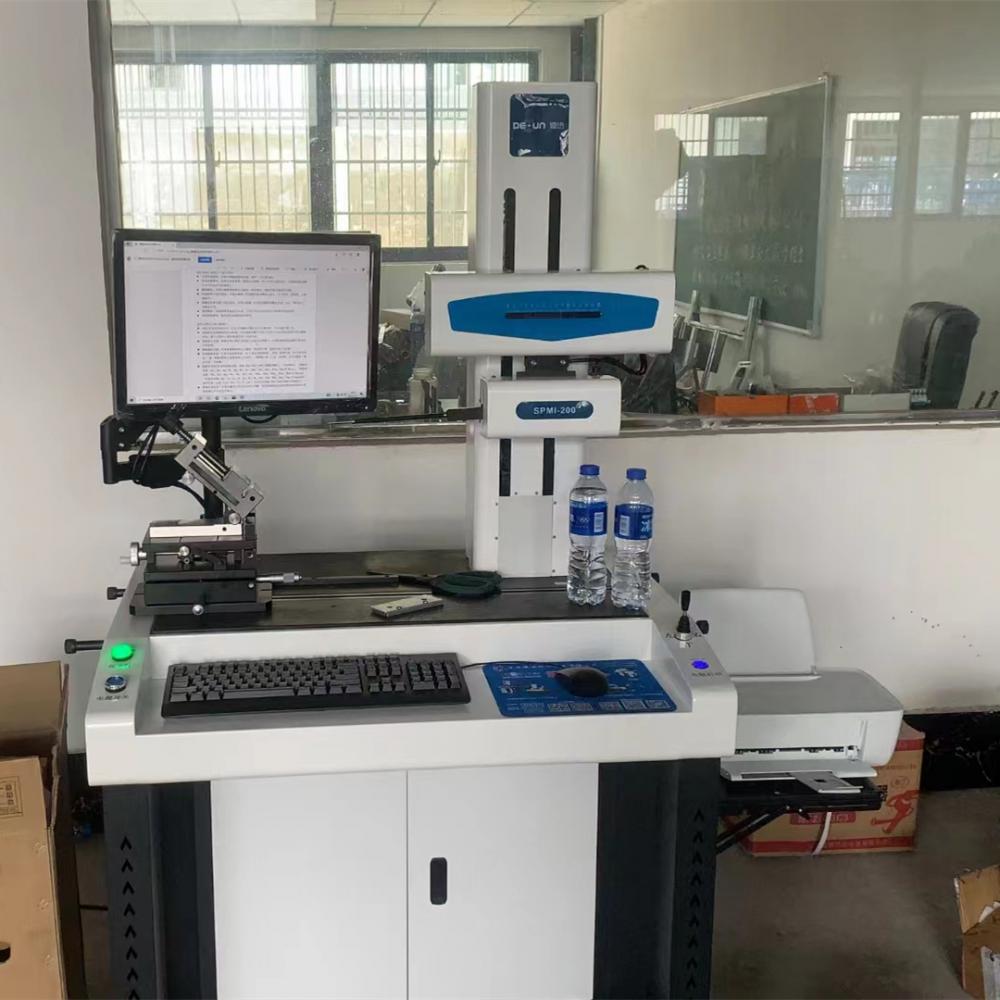

História do cliente
