Instrumento de medição rápida de um clique
Atributos do produto
Número do modelo:DX250
Marca:DEXUN
Certificação:Chegar, Scoc
Suporte à personalização:Obm, Odm
Lugar de origem:China
Intervalo de medição:250*170*100
Dimensão geral:480*320*728
Embalagem e entrega
| Unidade de venda | : | Conjunto/conjunto |
| Tipo de embalagem | : | Encadernação de caixa de madeira |
| Exemplo de imagem | : |
Descrição do produto
O instrumento de medição óptica rápido de um botão é um instrumento de medição com uma excelente proporção de desempenho e preço de produtos similares. Ele preenche a lacuna entre os instrumentos tradicionais de medição de precisão e as máquinas de medição. Em particular, pode atender aos requisitos da produção industrial para produtos de medição de alto desempenho.
Um guia linear de precisão é usado para reduzir o erro de movimento da banca de trabalho. As imagens são conectadas sem problemas movendo a mesa de trabalho para tirar fotos. Durante o processo de medição em lote, tirando uma única imagem do produto de campo de visão de imagem, as imagens de diferentes imagens podem ser perfeitamente emenda.
A precisão da máquina de medição pode atingir micrômetros. É impressionante que a operação seja sem esforço, mesmo que o operador não esteja familiarizado com a operação de medição. O software de medição usado pela máquina de medição Zhuoxin inteligente profissional software de um clique possui um modo de operação de interface fácil de usar, e o operador pode medir peças complexas após várias horas de uso.
Testador de flash rápido de um botão
Vantagens:
Teste flash de um clique, lote mais rápido
1Coloque o produto à vontade sem posicionamento do dispositivo; O instrumento identifica automaticamente, combina automaticamente o modelo e mede com uma tecla;
2)Até 5 a 12 partes podem ser medidas ao mesmo tempo;
3Suporte à importação de desenho CAD e uma medição de correspondência automática essencial
4No modo CNC, a medição em lote pode ser realizada de forma rápida e precisa.
Campo de visão grande, maior eficiência
1Lente grande com campo de visão até 190mm ~ 230mm
2Suporte a medição única de peças de trabalho de grande tamanho, como a estrutura média do telefone celular.
Cálculo preciso, estável e confiável
1Lente de alta resolução, processamento de imagem de sub-pixel de 1%, análise de algoritmo de alta precisão;
2)O foco automático elimina a interferência da operação de medição humana e a consistência do foco repetido é alta;
3Identifique automaticamente a peça de medição e obtém resultados de medição uniformes e estáveis cada vez.
Fácil de operar
1Qualquer pessoa pode começar rapidamente sem treinamento complicado;
2Interface de operação simples, qualquer um pode facilmente definir e medir;
3O desvio da dimensão da medição deve ser avaliado imediatamente no local da medição e a análise estatística, o relatório de resultados do teste, etc. devem ser gerados com um clique.
Rica função, relatório automático
1)O software é dividido em cinco módulos funcionais: configuração de medição, medição de peça única, medição CNC, medição automática e análise estatística;
2)Fornecer até 80 ferramentas de análise de extração, incluindo ferramentas (como pontos máximos, linhas centrais, arcos, círculos de pico, etc.), ferramentas (como círculos de linha de ponto arbitrário, linhas retas de ajuste, círculos de ajuste, tangentes, círculos inscritos, etc.), ferramentas (anotação inteligente), ferramentas (tolerância geométrica), ferramentas especiais (como chanfragem, filete, distância de passo, ângulo de passo, cruz de diâmetro circular, fenda, rosca, mola, anel de vedação, etc.);
3Reduzir automaticamente o relatório de análise spc, que pode emitir estatísticas (como ca, PPK, CPK, PP, etc.) e gráficos de controle (como gráficos médios e de intervalo, gráficos de desvio médio e padrão, gráficos medianos e de intervalo, gráficos de valor único e de intervalo móvel).
Instrumento de medição rápida de um botão 1
Principais características:
1) Função de registro automático de imagens, sem posicionar a peça de trabalho, sem brincadeiras, colocar o produto aleatoriamente para obter identificação e medição automáticas Várias peças de medição podem ser identificadas e medidas ao mesmo tempo para produzir resultados;
2) O sensor de imagem usa ccd de 20 milhões de pixels de alta definição importado, e a placa Ethernet Gigabit (taxa de transmissão: 1G/S) correspondente torna a imagem clara e fina;
3) Use uma lente telecêntrica bilateral importada, juntamente com a luz de transmissão telecêntrica paralela (sistema de transmissão), a luz de queda anular sem sombra programável (sistema de luz de queda), a luz de queda coaxial e a luz de queda sem sombra de baixo ângulo (fonte de luz opcional) para garantir a autenticidade, estabilidade e observabilidade da imagem do produto a ser medida, tornando os dados medidos muito próximos do valor real e os dados de medição repetidos muito estáveis, o operador não duvidará dos resultados da medição devido a grandes diferenças de dados.
4) O controlador do instrumento produzido com nova tecnologia (incluindo embutido e externo) pode ser combinado diretamente com o novo software inteligente, o que torna o controle de luz do instrumento, o controle de movimento da mesa de trabalho e o controle de exposição da câmera muito simples e fácil de operar.
5) A estrutura interna e a banca de trabalho de toda a máquina são feitas de perfis de alumínio de aviação para garantir a estabilidade do instrumento; A tampa externa é feita de plástico ABS, natural, não tóxico, limpo e bonito.
1) Função de registro automático de imagens, sem posicionar a peça de trabalho, sem brincadeiras, colocar o produto aleatoriamente para obter identificação e medição automáticas Várias peças de medição podem ser identificadas e medidas ao mesmo tempo para produzir resultados;
2) O sensor de imagem usa ccd de 20 milhões de pixels de alta definição importado, e a placa Ethernet Gigabit (taxa de transmissão: 1G/S) correspondente torna a imagem clara e fina;
3) Use uma lente telecêntrica bilateral importada, juntamente com a luz de transmissão telecêntrica paralela (sistema de transmissão), a luz de queda anular sem sombra programável (sistema de luz de queda), a luz de queda coaxial e a luz de queda sem sombra de baixo ângulo (fonte de luz opcional) para garantir a autenticidade, estabilidade e observabilidade da imagem do produto a ser medida, tornando os dados medidos muito próximos do valor real e os dados de medição repetidos muito estáveis, o operador não duvidará dos resultados da medição devido a grandes diferenças de dados.
4) O controlador do instrumento produzido com nova tecnologia (incluindo embutido e externo) pode ser combinado diretamente com o novo software inteligente, o que torna o controle de luz do instrumento, o controle de movimento da mesa de trabalho e o controle de exposição da câmera muito simples e fácil de operar.
5) A estrutura interna e a banca de trabalho de toda a máquina são feitas de perfis de alumínio de aviação para garantir a estabilidade do instrumento; A tampa externa é feita de plástico ABS, natural, não tóxico, limpo e bonito.
6) Adote o software de medição de botão profissional de choxion, com funções poderosas e operação intuitiva. Com o teste e ajuste de engenheiros de software domésticos, a operação do software é mais humanizada; Prometemos que podemos modificar o software correspondente de acordo com os requisitos de medição propostos pelo cliente.

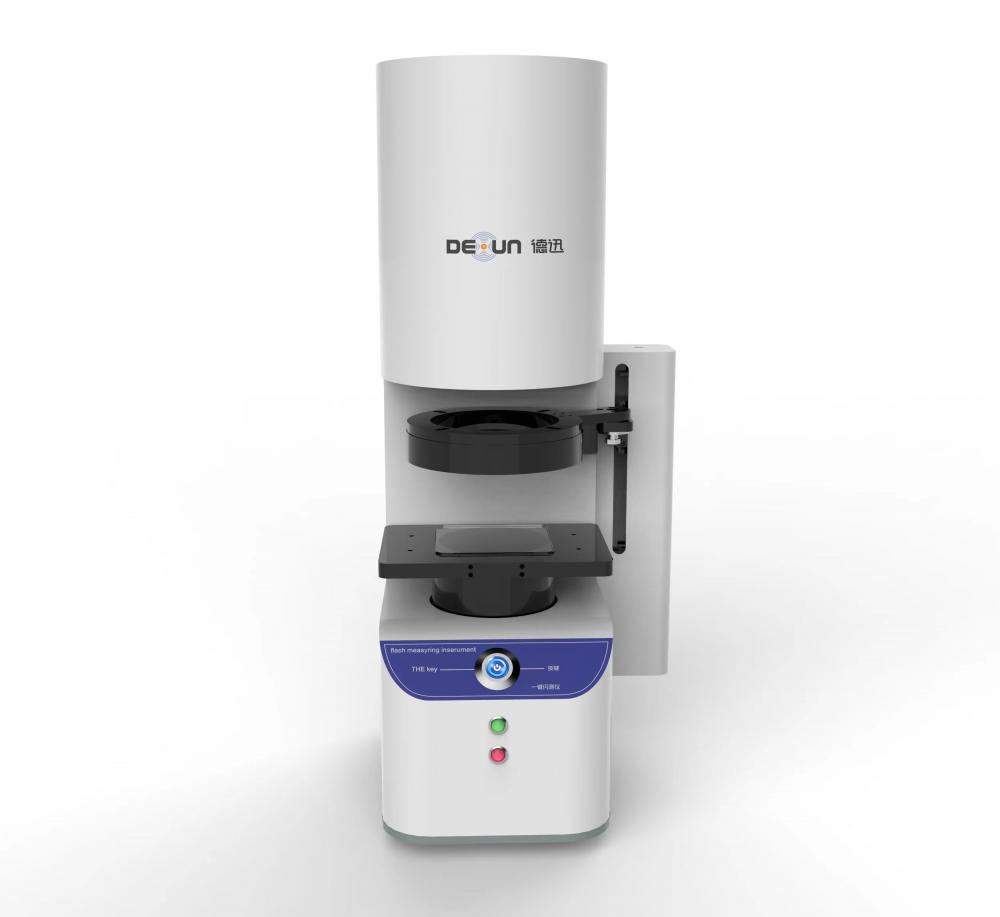

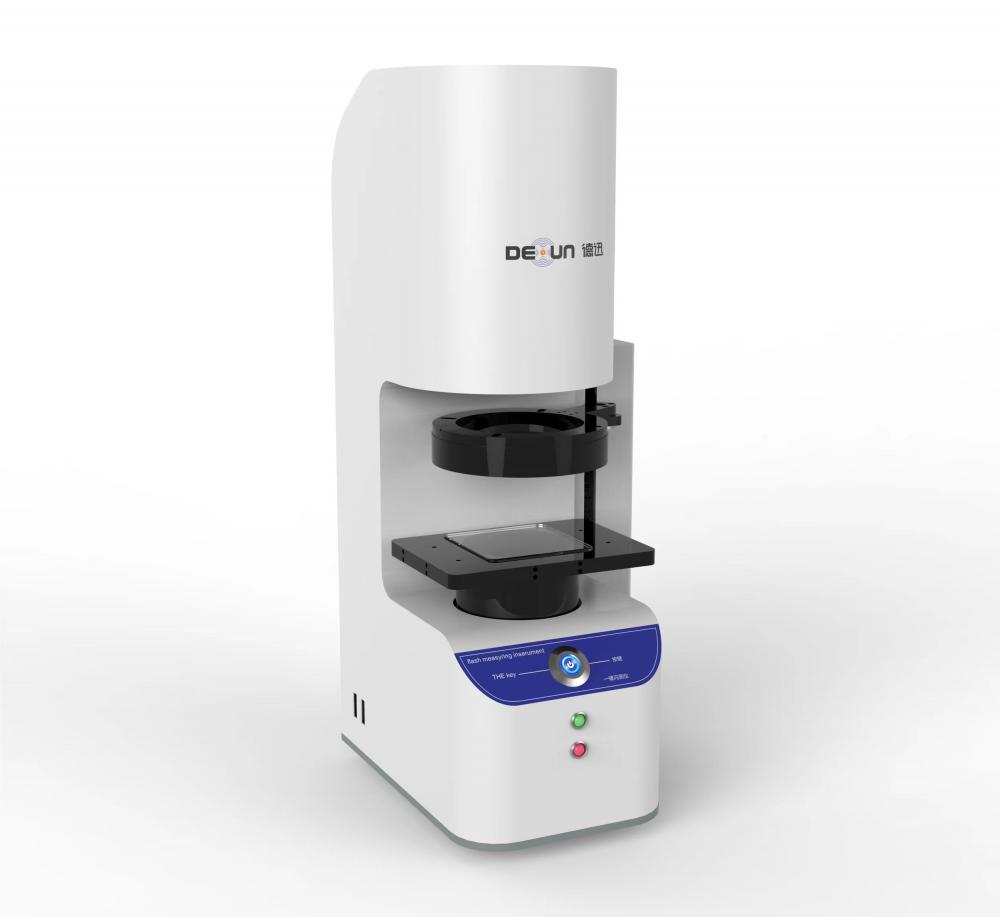

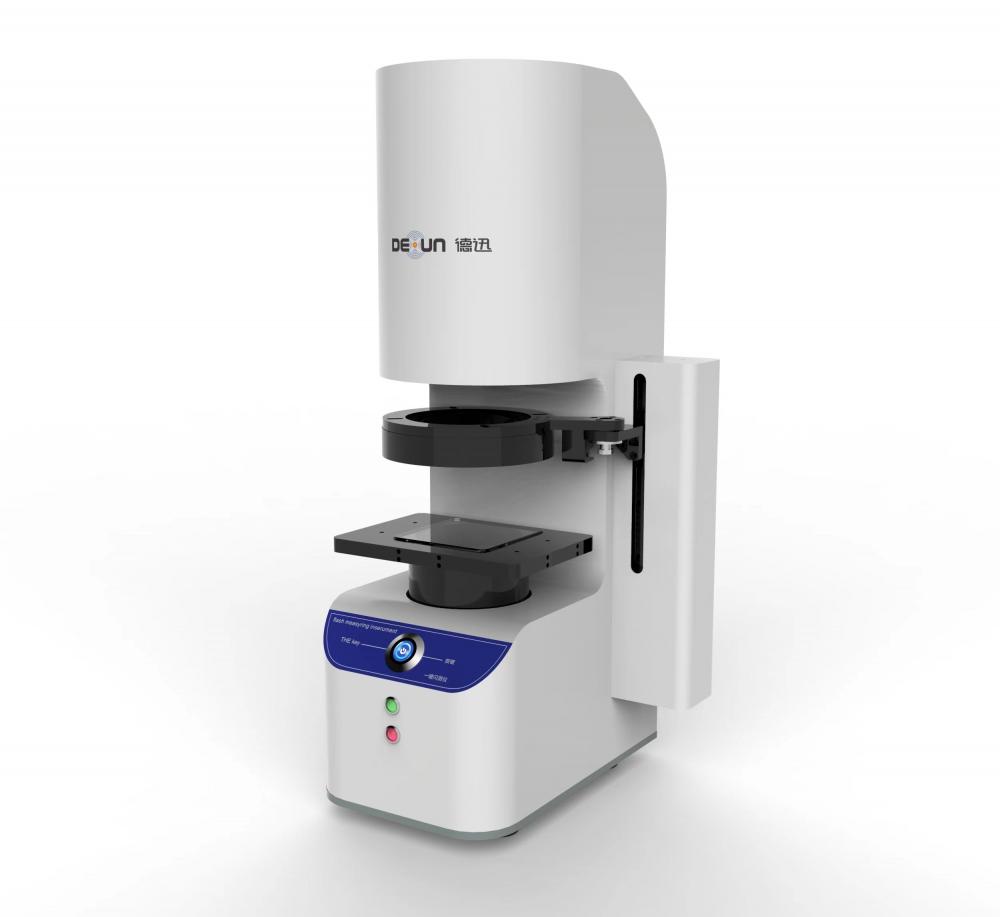

Fotos do produto

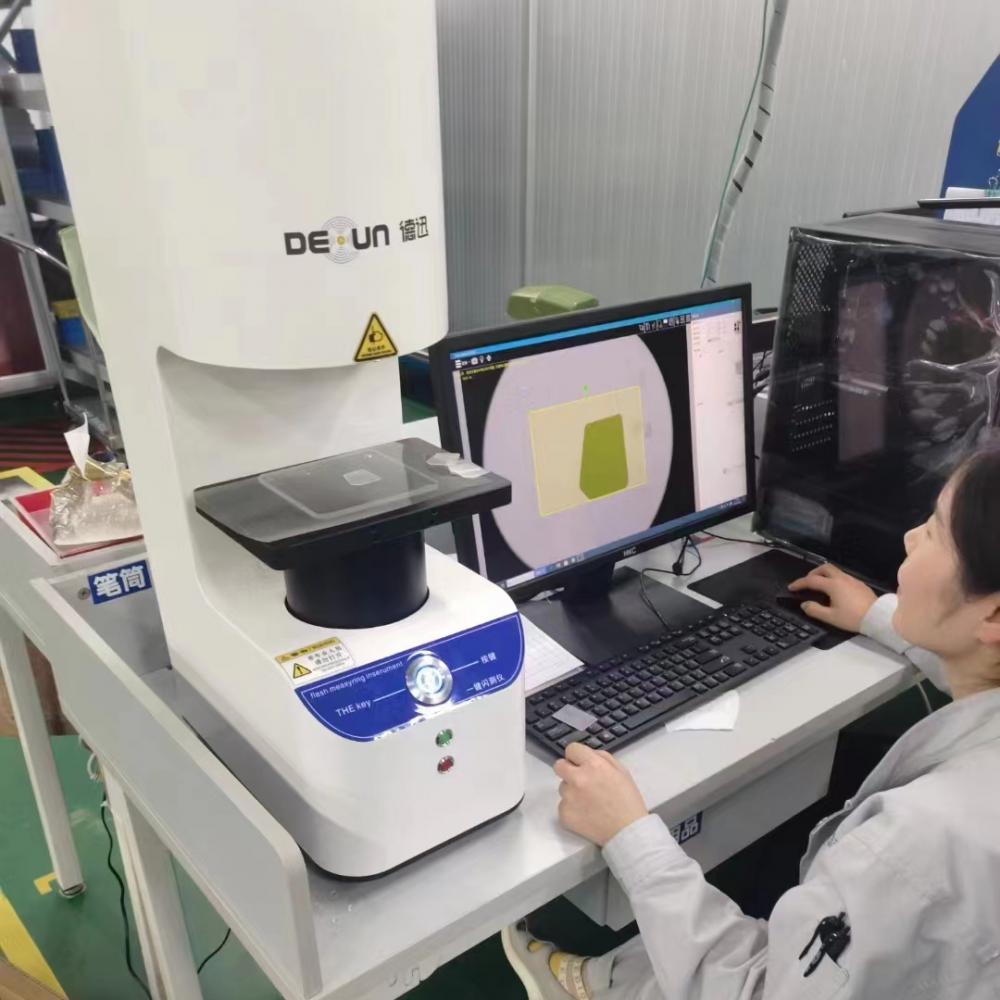

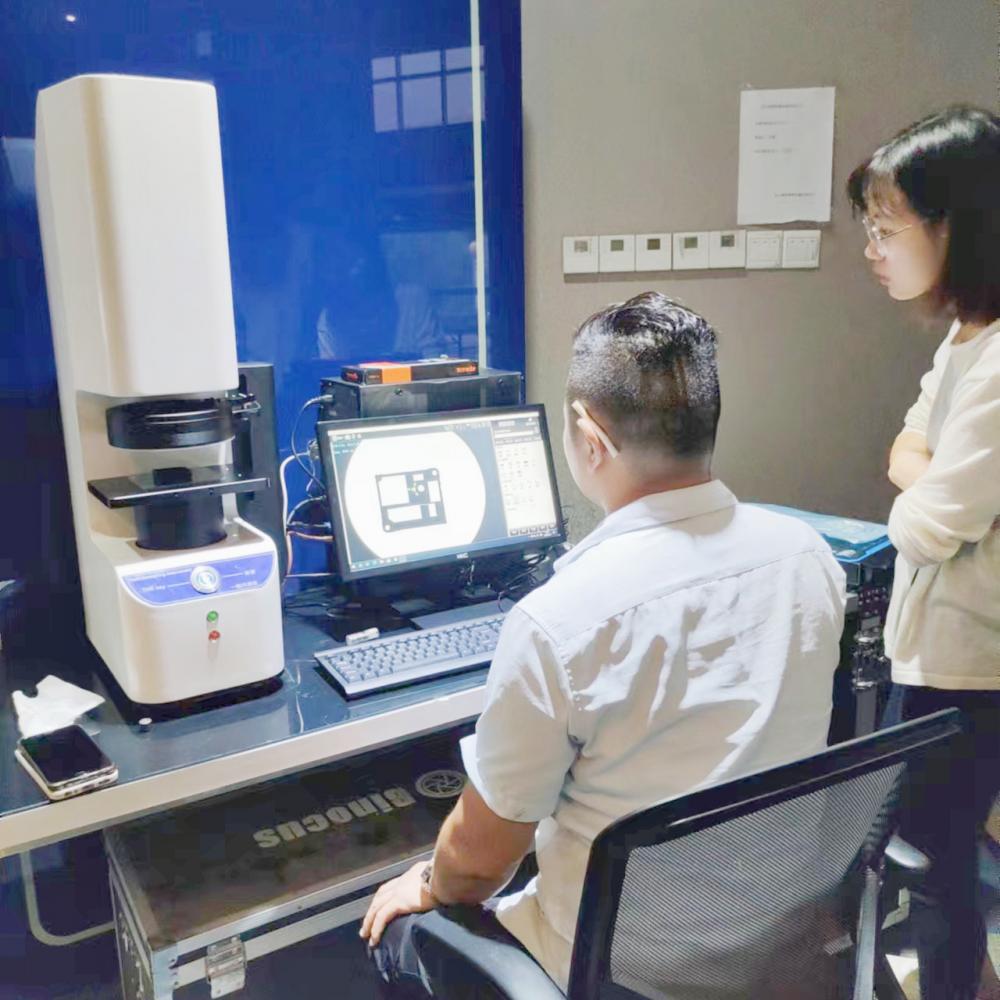

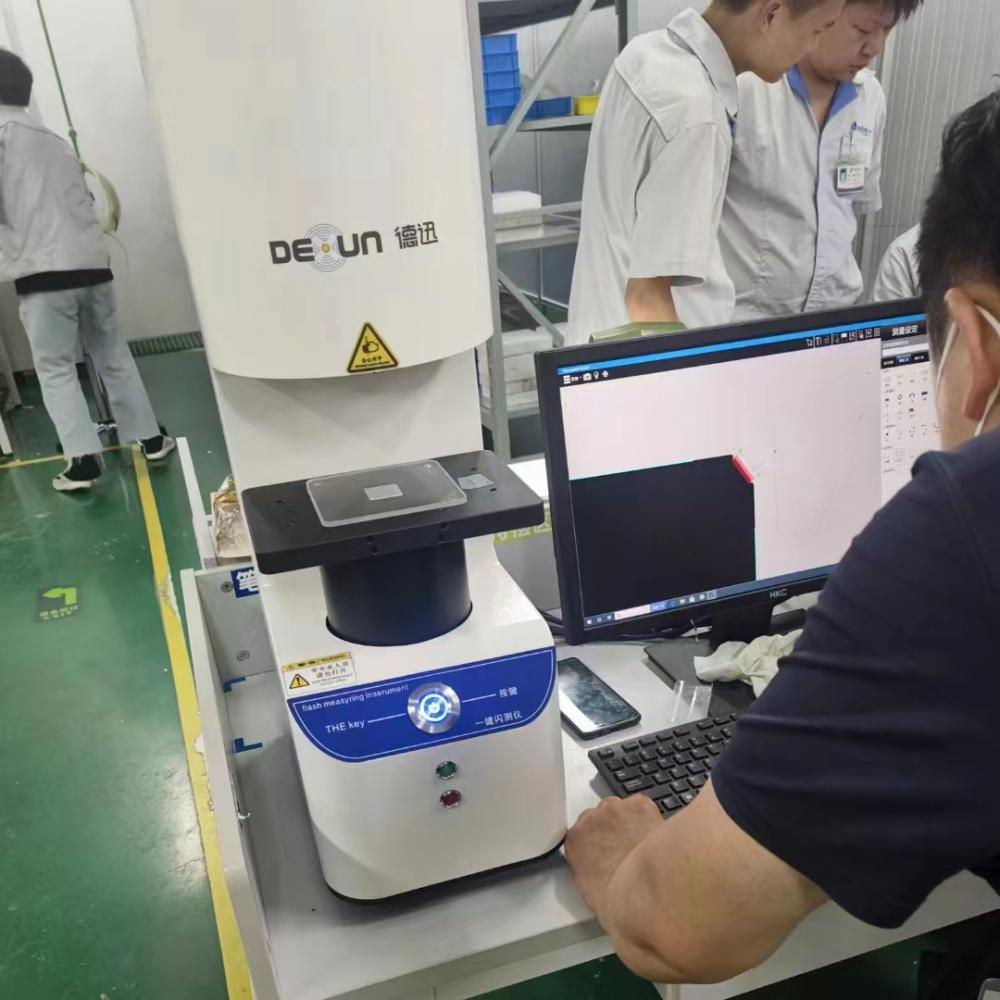

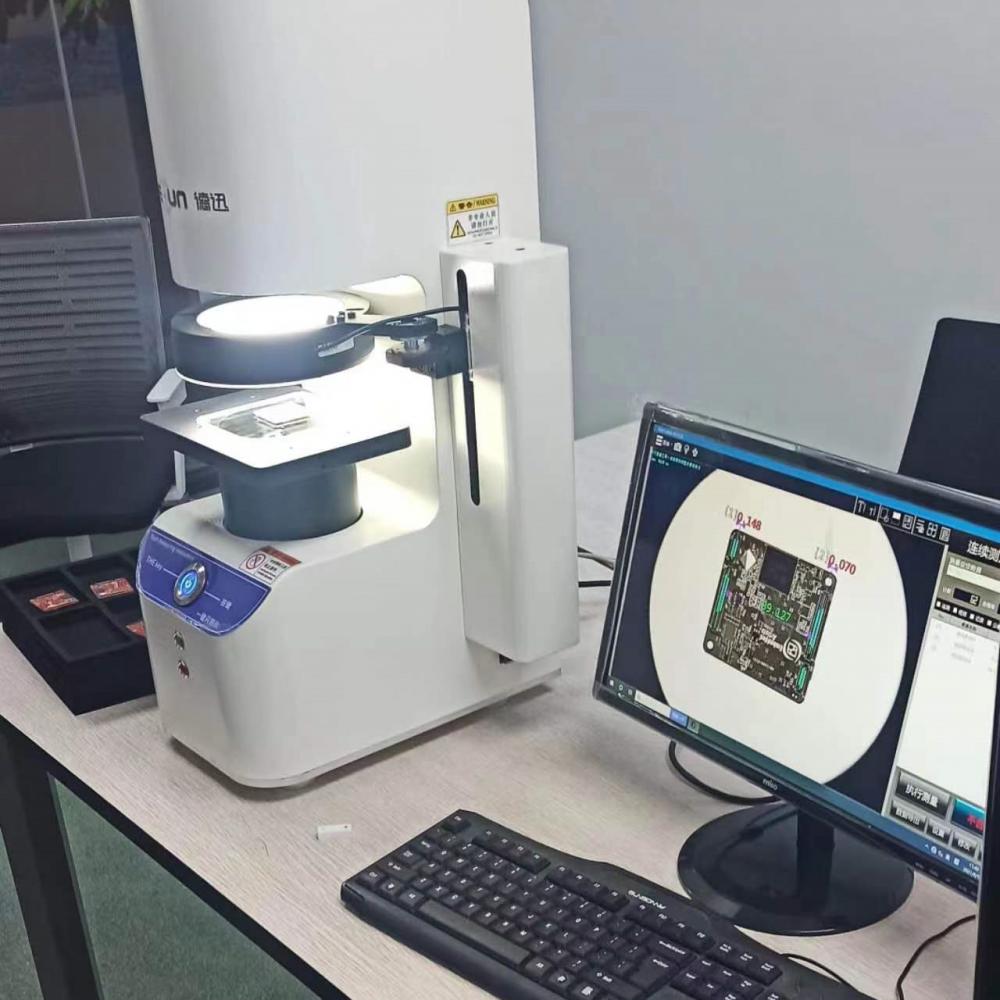

História do cliente
